Válvula automática de tres vías
- El diseño distintivo de la válvula de bola hace el atasco casi no existe.
- Tiene alta elasticidad de 76%, por lo tanto casi no ocurre la revelación.
- Revestimiento de goma super anti-abrasiva y cuerpo seguro puede duplicar la vida.
- Control automático. Se abre y se cierra mediante una sola bola.
- No hace falta preparar dos, lo que reduce el costo de inversión.
El diseño distintivo de la válvula de bola hace el atasco casi no existe.
Con una sola válvula se finaliza el cambio de la válvula utilizando la presión de la pulpa
El diseño único de válvula de bola hace la bola vaya a otra entrada de la tubería de acuerdo con el flujo del lodo para cerrarla, lo que no existirá el atasco con la coordinación mutua de dos válvulas.
Super anti-abrasión garantiza la estanqueidad.
La bola está forrada de goma anti-abrasiva con una elasticidad de 76%.
Revestimiento avanzado duplica la vida de goma.
Válvula automática de tres vías está forrada de Xinhai goma cuya índice de anti-desgaste es 128% que puede proteger la válvula del desgaste.
Sistema automático es más flexible y fácil.
No operación manual de la válvula.Finalización del cambio de la válvula utilizando la presión de la pulpa. Más conveniente y fácil de control.
Finalización del cambio de la válvula utilizando la presión de la pulpa. No hace falta preparar dos.
Se realiza el trabajo con una sóla válvula automática de tres vías para economizar el costo de una tubería.
FAQ
1. ¿Por qué aparece el fugo interno?
Sólo produce en el momento de encender.
Consejos: Presión de trabajo<=0.7Mpa
Parámetros

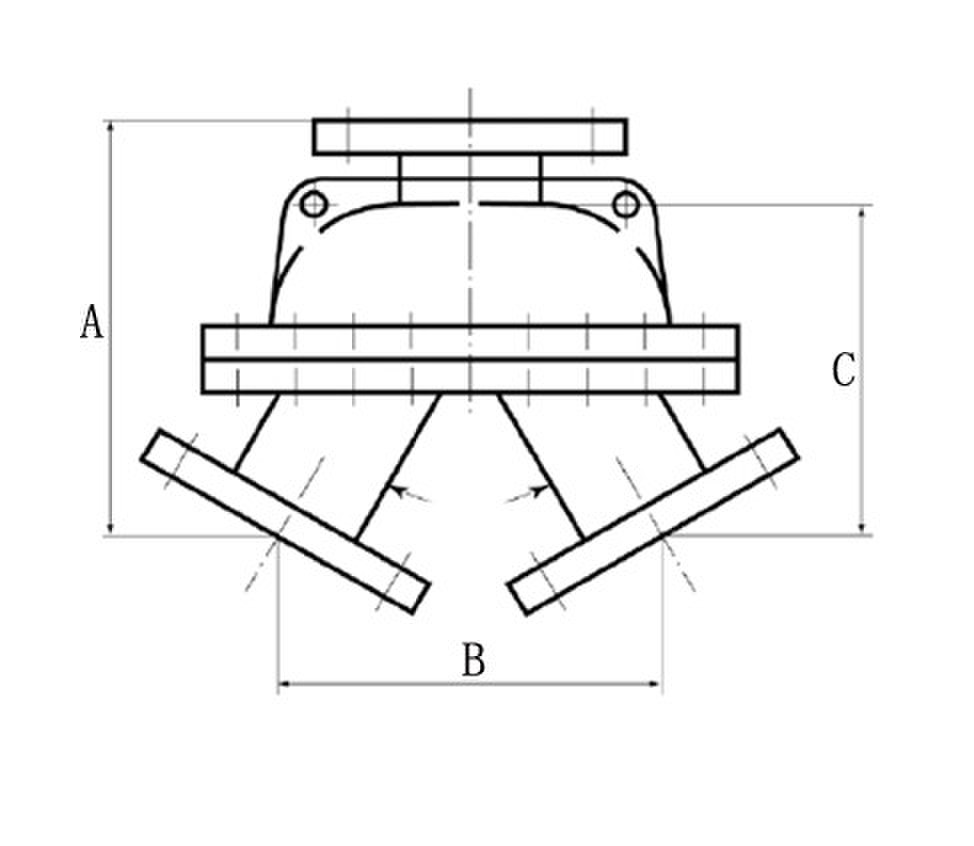

Dibujo de estructura de la válvula automática de tres vías
Tabla de parámetro de la forma de válvula automática de tres vías
|
Modelo (DN) |
A |
B |
C |
Dimensión de brida |
||
|
Diámetro del centro de tornillo |
Diámetro exterior de brida |
n-Φd |
||||
|
65 |
247 |
227 |
197 |
145 |
185 |
4-Φ18 |
|
80 |
267 |
250.5 |
217 |
160 |
200 |
8-Φ18 |
|
100 |
308.5 |
296 |
256.5 |
180 |
220 |
8-Φ18 |
|
125 |
352 |
346 |
300 |
210 |
250 |
8-Φ18 |
|
150 |
410 |
400 |
346.5 |
240 |
285 |
8-Φ22 |
|
200 |
477 |
476.5 |
413 |
295 |
340 |
8-Φ22 |
|
250 |
569 |
569 |
493 |
350 |
395 |
12-Φ22 |
|
300 |
656 |
669.5 |
580 |
400 |
445 |
12-Φ22 |
|
350 |
735 |
761 |
659 |
460 |
505 |
16-Φ22 |
|
400 |
833.5 |
863 |
747.5 |
515 |
565 |
12-Φ26 |
|
450 |
922.5 |
952 |
824.5 |
565 |
615 |
20-Φ26 |
|
500 |
1011 |
1054 |
913 |
620 |
670 |
20-Φ26 |
Forma de fucción
|
Presión nominal |
0.7Mpa |
|||
|
Presión de prueba (Mpa) |
Hermetismo |
1.0 |
Medio de prueba |
Agua |
|
Intensidad |
1.5 |
Agua |
||
|
Presión de trabajo |
≤1.0Mpa |
|||
|
Medio de trabajo |
lodo,escoria,relave y etc |
|||
